Le besoin
Disposer d un etat des lieux fiable (geometrie + donnees) pour realiser un audit energetique ACTEE et arbitrer un programme de renovation, restructuration et extension.
Equipement sportif
Patinoire du Lioran - "L Arche des Neiges"
Releve exhaustif par scan 3D georeference, maquette BIM LOD 350 et plans 2D pour securiser un audit energetique ACTEE et accelerer un projet de renovation, restructuration et extension de la patinoire du Lioran.
Histoire projet
Le projet en 20 secondes
Notre reponse
Scan 3D exhaustif et georeference (nuage colorise + 360), puis maquette Revit 2025 (LOD 350, tolerance 1 cm) et plans 2D DWG/PDF, avec export IFC 4.3 classifie.
Le resultat
Une base commune precise et partageable, limitant les hypotheses et accelerant les etudes, la coordination et les validations entre MOA, MOE et BET.
A propos du projet
Dans le cadre de la renovation et restructuration de la patinoire du Lioran ("L Arche des Neiges"), ACBIM a realise un releve precis de l existant par laser scanner 3D avec georeferencement, puis la production d une maquette numerique 3D et des plans 2D. La geometrie en arche et la densite de charpente bois/metal ont impose une acquisition detaillee (trepied telescopique) et une modelisation soignee (familles adaptatives, assemblages). Les livrables ont ete structures pour etre directement exploitables par la MOA/MOE et interoperables (IFC 4.3), dans le cadre d une pre-etude en groupement EREAH - ACBIM - AF CONSULTING.
Galerie du projet
Extraits visuels du process et des livrables
Mise en oeuvre du trepied grande hauteur pour capter les zones hautes de la charpente.

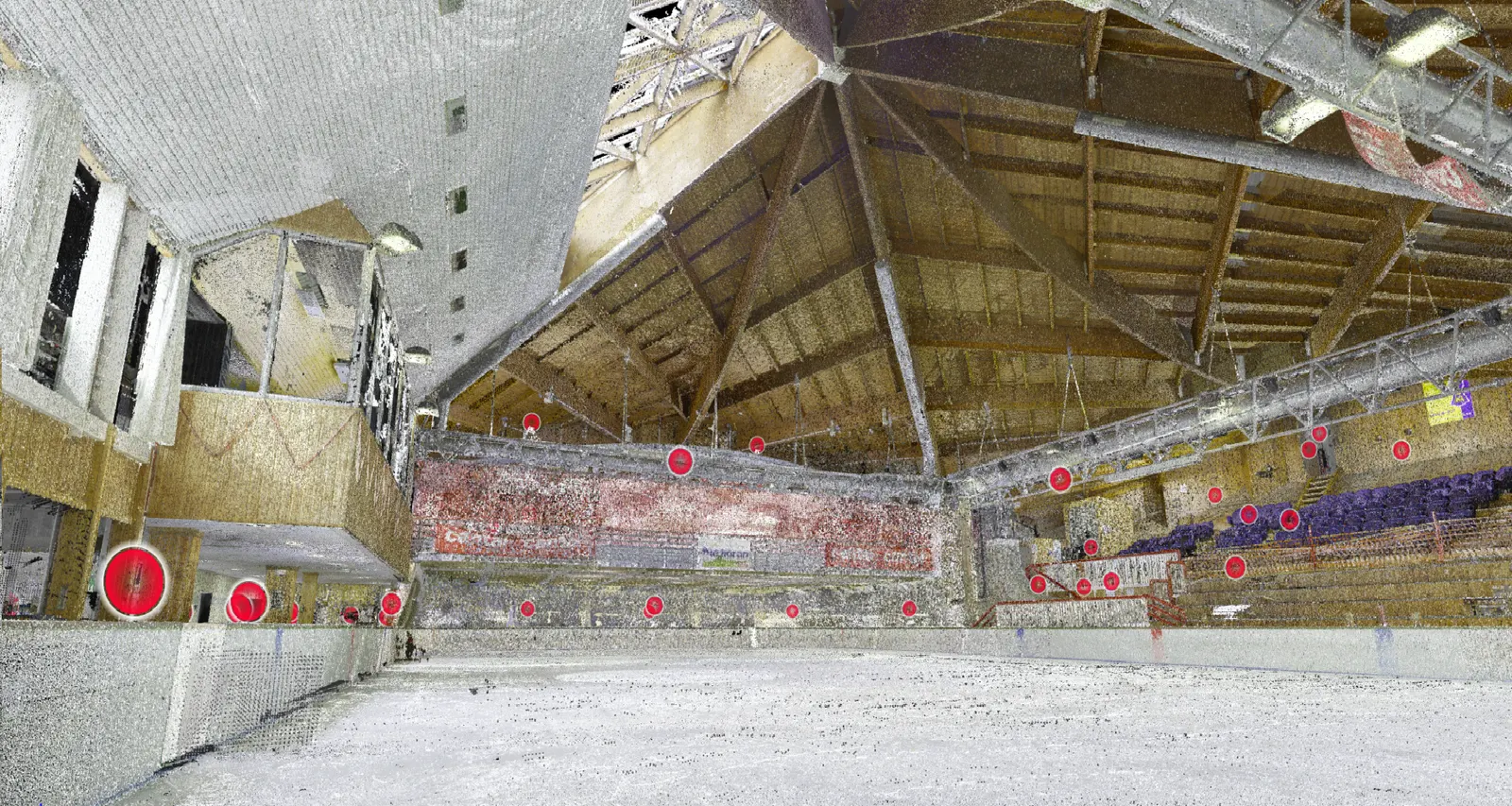

Nuage de points 3D georeference servant de base fiable pour les etudes et la coordination.
Vue 3D de la maquette BIM de l existant dans Revit pour lecture des volumes et des interfaces.
Vue eclatee de la maquette exportee en IFC 4.3 pour verifier la structure et les sous-ensembles.
Maquette classifiee et exportee en IFC 4.3 pour interoperabilite dans la chaine d etudes.
Video de presentation du processus d elaboration de la maquette et des livrables (autoplay muet).
Rendu de maquette numerique pour lecture volumetrique du projet et des intentions de conception.
Vue complementaire du modele pour comparer les perceptions et les partis pris.
Rendu 3D directement issu du modele Revit pour supports de presentation et arbitrages.
Plan de toiture 2D issu de la maquette 3D
Coupe issue de la maquette 3D
